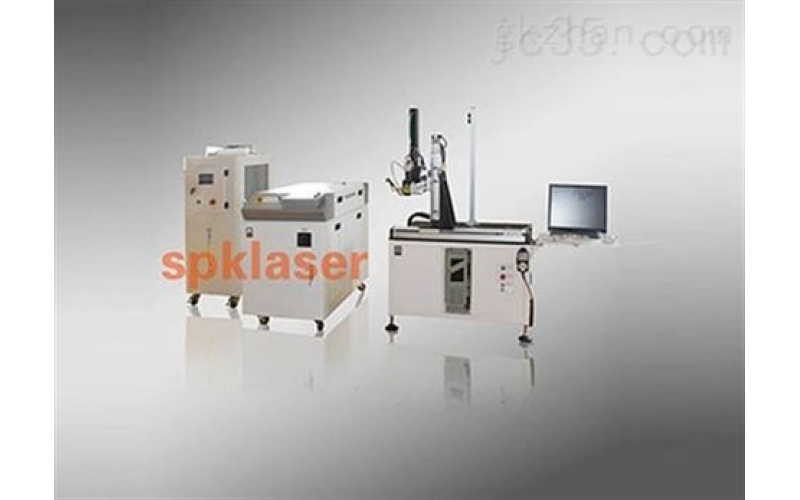

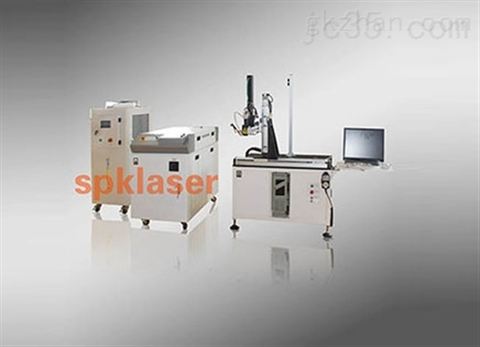

激光焊接机氙灯泵浦,光纤耦合输出光源,采用能量负反馈系统,激光稳定性高,光束质量佳,焊斑美观且*性好。柔性光纤传输,焊接头体积小,方便在线集成。可方便集成各种工装治具以及运动平台,完成复杂的图形焊接,以及高精度的焊接要求。并可以根据客户现场需求集成在各种流水线上,满足产线需要的流水线作业。可方便搭载ABB,库卡,等各种品牌机器人实现全自动化焊接。
激光焊接机
可实现双光路,4光路等多光路分光。通过能量分光以及时间分光,不仅可以实现双工位加工,节省上下料的时间,极大程度提高产品生产效率,更可以实现多角度多光路同时焊接的复杂加工要求。极大的拓展了激光焊接的应用面。使激光焊接的应用更广泛,更灵活。
系统采用大理石平台,十字X,Y运动平台,可搭载各种夹治具进行平面内移动。加工头上下移动,并可与十字平台联动,整机采用同轴CCD示教编程系统,选购各种旋转卡盘,电动转台即可可完成四轴三联动系统空间轨迹工。
技术参数
机型 | xbk-P50 | xbk-P80 | xbk-P150 | xbk-P300 | xbk-P500 |
最大激光功率 | 25w | 75w | 150w | 300w | 500w |
最大激光峰值功率 | 5KW | 5KW | 6KW | 7.5KW | 9.9KW |
最大单脉冲能量 | 25J | 40J | 50J | 70J | 100J |
脉冲宽度 | 0.5-20ms | 0.5-20ms | 0.5-20ms | 0.5-30ms | 0.5-30ms |
出光频率 | 10 | 100 | 100 | 100 | 100 |
任意波形拐点数 | 20个 | 20个 | 20个 | 20个 | 20个 |
存储波形组数 | 32组 | 32组 | 32组 | 32组 | 32组 |
能量稳定性 | ±2% | ±2% | ±2% | ±2% | ±2% |
能量分光均匀性 | ±3% | ±3% | ±3% | ±3% | ±3% |
分光方式 | 时间或能量分光 | 时间或能量分光 | 时间或能量分光 | 时间或能量分光 | 时间或能量分光 |
最大分光数量 | 4 | 4 | 4 | 4 | 4 |
反馈方式 | 能量负反馈 | 能量负反馈 | 能量负反馈 | 能量负反馈 | 能量负反馈 |
电力需求 | 单相三线220VAC/3-5KW | 三相五线380VAC/6-8KW | 三相五线380VAC/6-8KW | 三相五线380VAC/12-16KW | 三相五线380VAC/20-24KW |
内循环系统 | 选配 | 选配 | 选配 | 选配 | 选配 |
