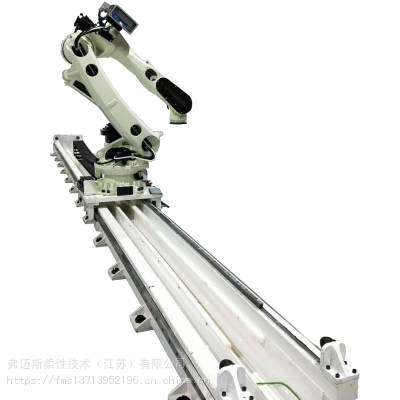

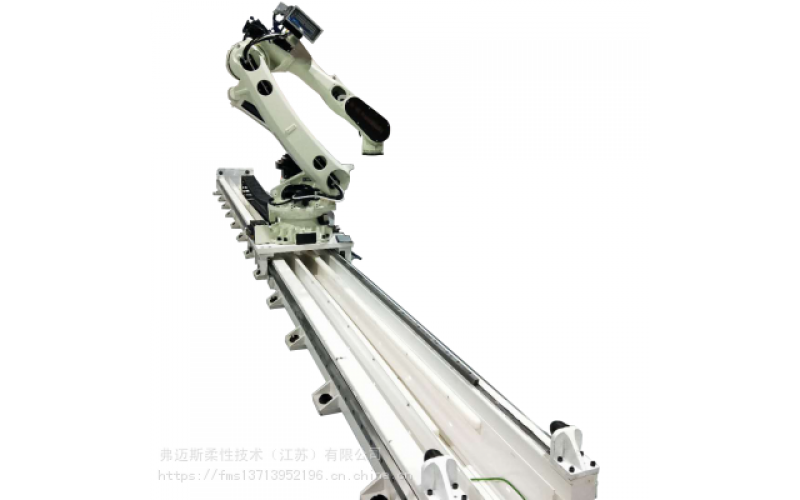

机器人行走轴 第七轴 天轨 地轨

机器人第七轴就是常说的机器人行走的轨道,在焊接、喷涂、搬运等行业应用很广,不同的行业应用机器人第七轴时会有不同的形式,例如有吊挂式、地轨式、开放式、封闭式等。下面就给大家介绍一下cubic全封闭式机器人第七轴。  cubic全封闭第七轴地轨组成部件如下:  1、全封闭式钣金护罩,表面精过防腐蚀防氧化处理。  2、6级以上高精度研磨齿轮齿条,斜齿样式。  3、轨道支撑梁一体式焊接钢结构。  4、滑座

  • 型号:

机器人第七轴就是常说的机器人行走的轨道,在焊接、喷涂、搬运等行业应用很广,不同的行业应用机器人第七轴时会有不同的形式,例如有吊挂式、地轨式、开放式、封闭式等。下面就给大家介绍一下cubic全封闭式机器人第七轴。

  cubic全封闭第七轴地轨组成部件如下:

  1、全封闭式钣金护罩,表面精过防腐蚀防氧化处理。

  2、6级以上高精度研磨齿轮齿条,斜齿样式。

  3、轨道支撑梁一体式焊接钢结构。

  4、滑座是高强度不锈钢板和有较深淬硬层,表面硬度为HRC60的滚轮轴承组成。

  5、安全防撞装置

  6、极限传感器,光电传感器

  7、M*24化学锚杆,保证强度。

  8、拖链、减速机配置SEW电机。

  封闭式机器人第七轴适用于一些粉尘较多、污染较严重的作业环境,其造价会比开放式的贵,具体的一些要点如下:

  1、每节1米,左右前后平均分布4个地脚,每个地脚1棵组合螺栓;

  2、每1棵组合螺栓含1棵M16*140的膨胀螺栓+1棵M52*60的调节螺栓+1棵M52*1.5的防松螺母;

  3、封闭式的本体对接处精加工拼接,螺栓采用自攻螺栓,螺栓顶端带螺牙组合;

  4、每节中心处并排4个M6 螺牙孔方便外部连接安装感应器;

  5、本体两端对接处并排6个M12安装孔;

  6、传动部件采用精密研磨斜齿条+导轨搭桥无缝拼接,保障直线精度和平行精度;

  7、封闭式地轨表面经过防氧化处理,可在恶劣的环境工作。一般客户根据工作环境定制。
